Filo Litz 1MT

0,50 €
Tasse escluse

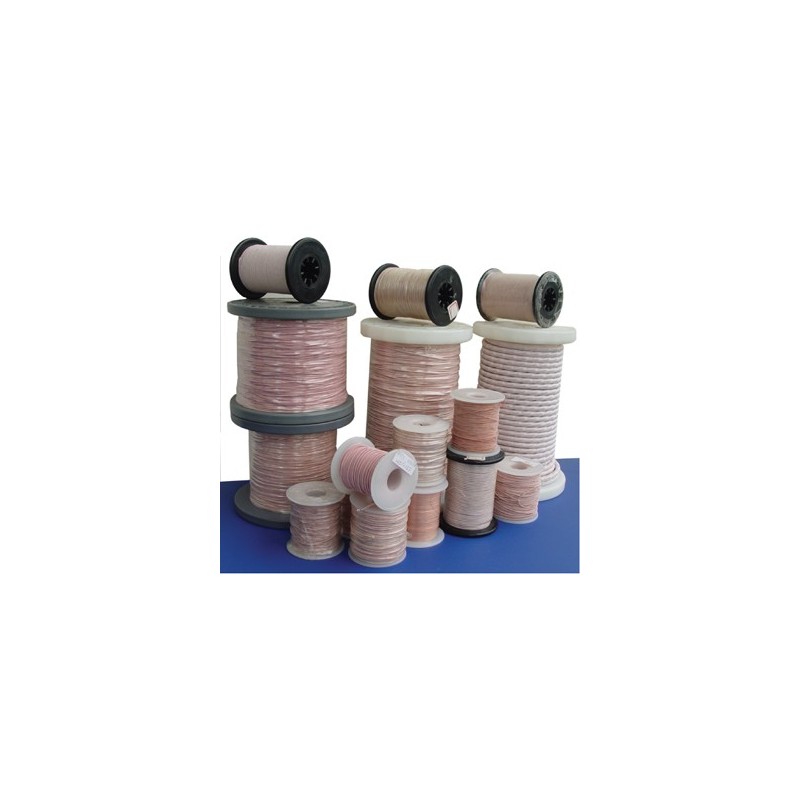

Prezzo per 1 Metro Filo LITZ. La quantità ordinata sarà spedita in un unico spezzone. Combinazioni disponibili (numero di trefoli x diametro di ogni trefolo): 4x 0.18mm - 5x0.10mm - 9x0.18mm - 20x0.08mm - 35x0.10mm - 40x0.15mm - 42x0.18mm - 45x0.18mm - 60x0.10mm - 70x0.10mm - 130x0.10mm - 140x0.20mm - 245x0.10mm - 360x0.10mm - 500x0.10mm - 600x0.10mm - 810x0.10mm - 1275x0.10mm - 2000x0.05mm - 2000x0.10mm - 3850x0.10mm - 10000x0.10mm - 7x25x0.50mm - Nota: ciascun trefolo è smaltato con smalto saldabile.

Scegli Filo Litz: 20x0.08mm 2 NYLON G1 155°C
6450 Articoli
Quantità



Garanzia di 2 anni per i privati ed 1 anno per le aziende.



Consegna entro 24/48 dalla ricezione del pagamento.



Restituzione della merce entro 14 giorni lavorativi

Nella  finestra accanto alla foto, puoi selezionare il filo litz che ti interessa. Di seguito i dettagli di tutti i fili litz disponibili:



Filo LITZ 4x0.18mm G1 Copertura Seta-diametro totale  0.44 mm-sezione 0.10 mmq; 1052MT/Kg

Filo LITZ 5x0.10mm G1 Copertura Seta-diametro totale  0.23 mm-sezione 0.039 mmq; 2544MT/Kg

Filo LITZ 9x0.18mm G1 Copertura Seta-diametro totale 0.66 mm-sezione 0.23 mmq; 456MT/Kg

Filo LITZ 20x0.08mm G1 Copertura 2 nylon-diametro totale 0.60 mm-sezione 0.10 mmq; 1049MT/Kg

Filo LITZ 35x0.10mm G1 Copertura Seta-diametro totale 0.70 mm-sezione 0.27 mmq; 392MT/Kg

Filo LITZ 40x0.15mm G1 Copertura 2 nylon-diametro totale 1.35 mm-sezione 0.72 mmq; 150MT/Kg

Filo LITZ 42x0.18mm G2 Copertura Doppio Mylar-diametro totale 1.75 mm-sezione 1.05 mmq; 100MT/Kg

Filo LITZ 45x0.18mm G1 Copertura Seta-diametro totale 1.58 mm-sezione 1.15 mmq; 94MT/Kg

Filo LITZ 60x0.10mm G1 Copertura Seta diametro totale 1.05 mm-sezione 0.47 mmq; 224MT/Kg

Filo LITZ 70x0.10mm G1 Copertura Seta diametro totale 1.15 mm-sezione 0.54 mmq; 192MT/Kg

Filo LITZ 130x0.10mm G1 Copertura Doppio Mylar-diametro totale 1.4 mm-sezione 1.02 mmq; 100MT/Kg

Filo LITZ 140x0.20mm G1 Copertura Doppio Mylar-diametro 2.90mm totale-sezione 4.34 mmq; 25MT/Kg

Filo LITZ 245x0.10mm G1 Copertura Doppio Mylar-diametro totale 2.44 mm-sezione 1.93 mmq; 53.33MT/Kg

Filo LITZ 360x0.10mm G1 Copertura Doppio Mylar-diametro 2.70mm totale-sezione 2.80 mmq; 37.3MT/Kg

Filo LITZ 500x0.10mm G1 Copertura Doppio Mylar-diametro totale 3.25 mm-sezione 3.93 mmq; 26.34MT/Kg

Filo LITZ 500x0.10mm G1 180°C Copertura Doppio Nomex-diametro totale 3.28 mm-sezione 3.93mmq; 27MT/Kg

Filo LITZ 600x0.10mm G1 Copertura Doppio Mylar-diametro totale 3.45 mm-sezione 4.71 mmq; 22.2MT/Kg

Filo LITZ 810x0.10mm G1 Copertura Doppio Mylar-diametro totale 3.90 mm-sezione 6.35 mmq; 16.3MT/Kg

Filo LITZ 810x0.10mm G1 180°C Copertura Doppio Nomex-diametro totale 3.92 mm-sezione 6.35mmq; 16.6MT/Kg

Filo LITZ 1275x0.10mm G1 Copertura Doppio Mylar-diametro totale 5.35 mm-sezione 10 mmq; 10.53MT/Kg

Filo LITZ 2000x0.05mm G1 Copertura Doppio Mylar- diametro totale (3.45)mm-sezione 3.92 mmq; 27MT/Kg

Filo LITZ 2000x0.10mm G1 rettangolarizzato Copertura Doppio Mylar-4.6x6.7mm-sezione 15.7 mmq; 6.50MT/Kg

Filo LITZ 3850x0.10mm G1 rettangolarizzato Copertura Doppio Mylar-6.3x8mm-sezione 30 mmq; 3.48MT/Kg

Filo LITZ 10000x0.10mm G1  Copertura Doppio Mylar- diametro 13.5mm  -sezione 78.5 mmq; 1.30MT/Kg

Treccia LITZ 7x25x0.50mm G2 Nessuna Copertura sezione 34.37 mmq; 3.11MT/Kg

Il filo Litz (dal tedesco Litzendraht, filo intrecciato) è un insieme di fili di rame smaltati e trefolati, in maniera tale che ogni filo tende ad assumere tutte le posizioni possibili nella sezione trasversale.
Questa configurazione a più fili o multitrefolo è stata progettata per ridurre al minimo le perdite di potenza che si hanno nei conduttori rigidi a causa dell' "effetto pelle".

L'effetto pelle (in inglese skin effect) è la tendenza di una corrente elettrica alternata a distribuirsi dentro un conduttore in modo non uniforme: la sua densità è maggiore sulla superficie ed inferiore all'interno. Questo comporta un aumento della resistenza elettrica del conduttore particolarmente alle alte frequenze. In altre parole, una parte del conduttore non viene utilizzata: è come se non esistesse. Questo comporta maggiore dissipazione di potenza a parità di corrente applicata o una minore corrente a parità di tensione applicata.
La tabella che segue mostra lo spessore dell'effetto pelle in un cavo di rame a varie frequenze.
frequenza δ
50   Hz 9,30 mm
60   Hz 8,57 mm
10   KHz 0,66 mm
100 KHz 0,21 mm
1     MHz 0,66 µm
10   M Hz 21    µm

Scarica file excel per calcolo di δ profondità di penetrazione

Il filo Litz è molto efficace sotto i 500 KHz; è raramente usato al di sopra dei 2 MHz dove è molto meno efficace. Sopra 1 MHz, i benefici gradualmente si perdono per effetto della capacità parassita tra i fili.

Da un punto di vista teorico la densità di corrente J (la corrente che attraversa l'unità di superficie) in un conduttore decresce esponenzialmente man mano che dalla superficie esterna si penetra nel suo interno. Questo vale per conduttori a sezione circolare o di altra forma. Alla profondità d la densità di corrente J è approssimativamente:

J,=,J_0,e^{-{d/delta}}

dove: J_0 è la densità della corrente sulla superficie del conduttore e delta è una costante che indica la profondità di penetrazione della corrente (lo spessore, a partire dalla superficie, in cui scorre la maggior parte della corrente).

Alla profondità delta la densità della corrente vale 1/e (circa 0,37) volte quella presente sulla superficie esterna.
Per calcolarne il valore, si usa la relazione:

delta=sqrt{{2rho}over{omega mu}}

dove rho = resistività (detta anche resistenza specifica) del conduttore; omega = 2pi cdot nu = frequenza angolare (o pulsazione) della corrente (ν frequenza); mu = permeabilità magnetica assoluta del materiale conduttore (che, per i conduttori comuni, è uguale a quella del vuoto: mu_o).
